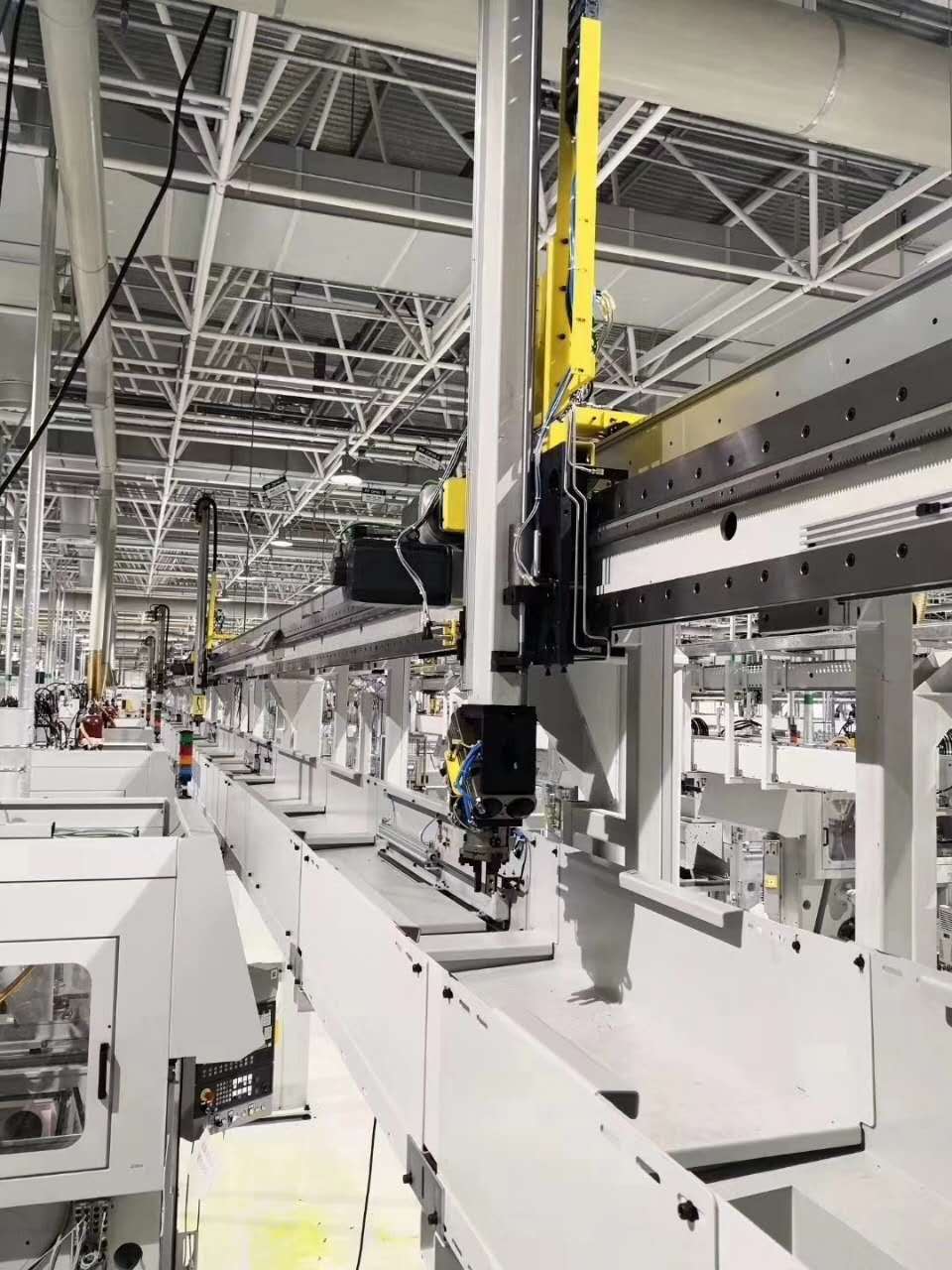

重載型高速桁架機器人，采用框架式鋼梁結構，結構簡單、緊湊，完全的空間作業形式，極少量占用工廠地面空間，可保證實際操作的大空間預留，方便操作人員的正常工作;同時，重載型桁架機器人采用YYCV型滾輪式導軌齒條，高精度斜齒輪齒條傳動，垂直提升工件，最大負載可達4?T。

重載桁架機器人采用YYC齒條滾輪導軌式結構。其優點是第一，滾輪箱分別提供靜態載荷13800～46500?N，動態載荷7000～24600?N的載荷范圍，滿足不同負載需求。第二，裝配時V型滾輪導軌對裝配基座的精度要求沒有任何影響，第三，可單獨更換導軌或者只需更換磨損的滾輪，無需更換整套設備結構，降低客戶維護成本。第四，滑塊可隨時直接從導軌上取下并重新安裝，方便維護。

精選螺栓型滾輪，能承載更高的徑向負載，同時能承載由輕微的不對中和歪斜運動產生的軸向力，專用于傳動、導軌和輸送設備。導軌板采用軸承鋼，且表面經過硬化處理和研磨，保證大負載下，精度更高、耐磨性更好，使用壽命更長。

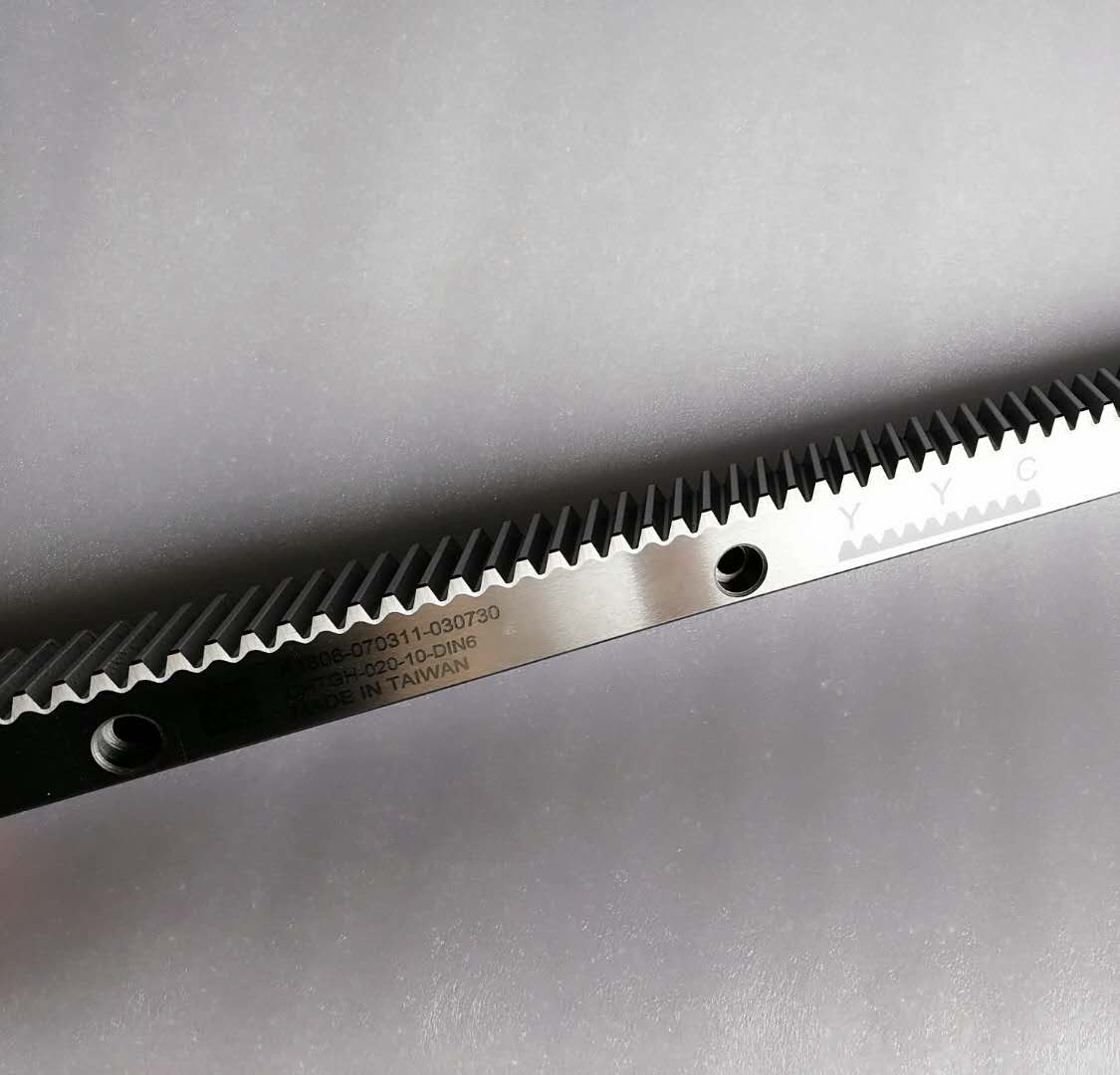

重載桁架機器人采取YYC精密斜齒條齒輪傳動，重合系數大，嚙合性好，傳動平穩，同時依托先進技術復核，優化立柱與橫梁設計、制造，提供專業的裝配技術，重復定位精度高達±0.03mm。

重負載桁架機器人V型導軌系統介紹：

1.      導軌系統：應用于中等負載的導軌系統是基于標準的導軌滾輪和V型導軌，系統特別適合需要高速低摩擦精確定位和低噪音的運行。

2.      模塊化系統構件：

A.    v型帶齒導軌齒條；

B.     V型不帶齒導軌

C.     直角大扭力行星減速機/渦輪蝸桿減速機

D.    帶有刮屑和潤滑單元的應用于V型導軌的滾輪

E.     毛氈輪潤滑單元

F.      載板

G.    V型滾輪/正心和偏心

H.    帶有導軌的鋁質型材/帶有導軌的鋼制型材

I.       精密齒輪軸/六級磨削齒輪。
