YYC齒條齒輪的選型計算公式:

垂直運行Fu=m*g+m*a(N)          水平運行Fu=m*g*u+m*a(N)

其中：

M=質量

g=重力加速度9.81

a=加速度

u=磨齒系數（0.025-0.05）

s=運行距離

t=運行時間

V=運行速度

a=v/t=s/t2               v=s/t

1.齒輪節圓直徑  do=M*Z/cos(q)     2.輸出轉速  n=v*60/π*do     3.傳動轉矩  T=Fu*d0/2000

1.Ka=負荷安全系數1.2

2.KL=壽命系數1.5

*TP=齒輪最大承受轉矩

1.綜合驗證安全承受力（KN）T*Ka*KL＜*TP

負荷安全系數

均勻負載       1  1.25  1.75

輕度沖擊     1.25  1.5   2

7. 重度沖擊    1.5  1.75   2.25

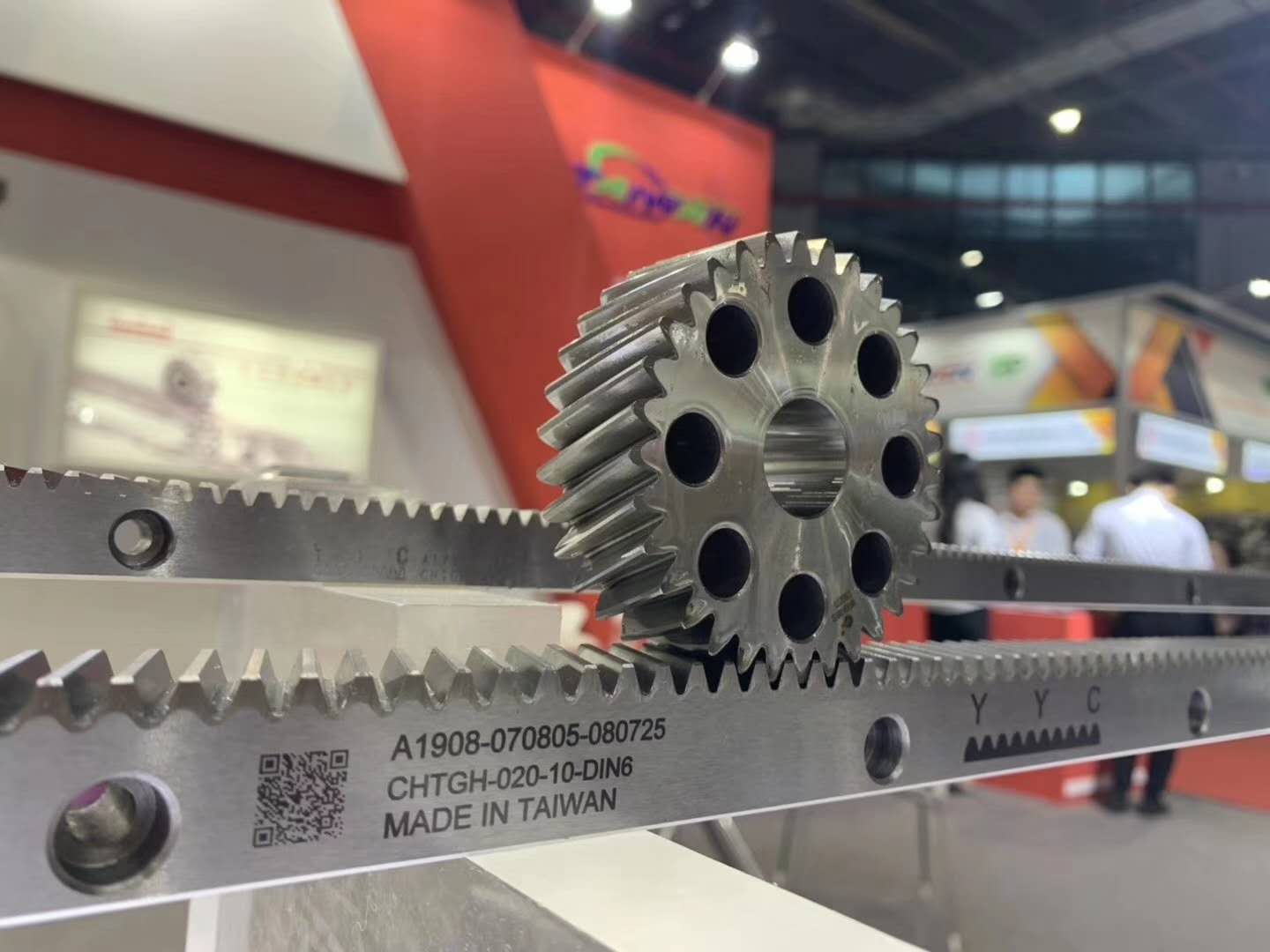

我司產品：重型桁架機械手和地軌機器人上下料專用齒條齒輪扁軌滾輪自動化傳動系統。V型軌道傳動系統，YYC齒條齒輪，精密低背隙行星減速機傳動系統。
