機械消隙傳動 MYB - 安裝說明

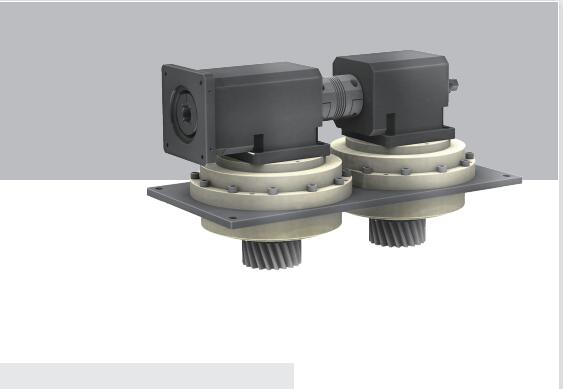

重型龍門銑或者落地鏜以及重型臥車常用YYC齒條+RV雙齒輪機械消隙配置來消除齒條齒輪傳動過程中的反向間隙 ，常用型號為CTHGH05010DIN6,CHTGH06010DIN6+TTRV325E的配置。

6.3 消隙設置：

 MYB的2個齒輪預載方式分別為：

1) 向外齒部預載

2) 向內齒部預載

*上述兩種預載方式都能夠有效消除齒條傳動之反向間隙，兩者在運行上並不存在影響性。

*若同一運行方向需要使用2套MYB傳動(Ex:龍門設備)，建議您2側MYB的消隙預載方式須相同。

6.4 齒輪齒條預載 ：

0. 確認MYB齒輪與齒條的咬合、水平度是否正確。

1. 確保聯軸器之軸孔以及減速機聯結軸的清潔。

2. 先將馬達安裝至MYB。

3. 將靠馬達側的聯軸器一端鎖緊。

4. 順(逆)時針施力轉動聯軸器至齒輪齒條咬合貼靠為止。

5. 先將馬達通電激磁。

6. 與步驟3反方向轉動馬達對向側減速機的外側同步軸並施加表定扭力Tm。

7. 將軸固定扭力後須盡快將馬達對向側的軸套端鎖緊。

8. 使用扭力板手將聯軸器的鎖緊螺絲以表定扭矩Tp鎖上。

向外齒部預載

向內齒部預載

型號

SIZE
