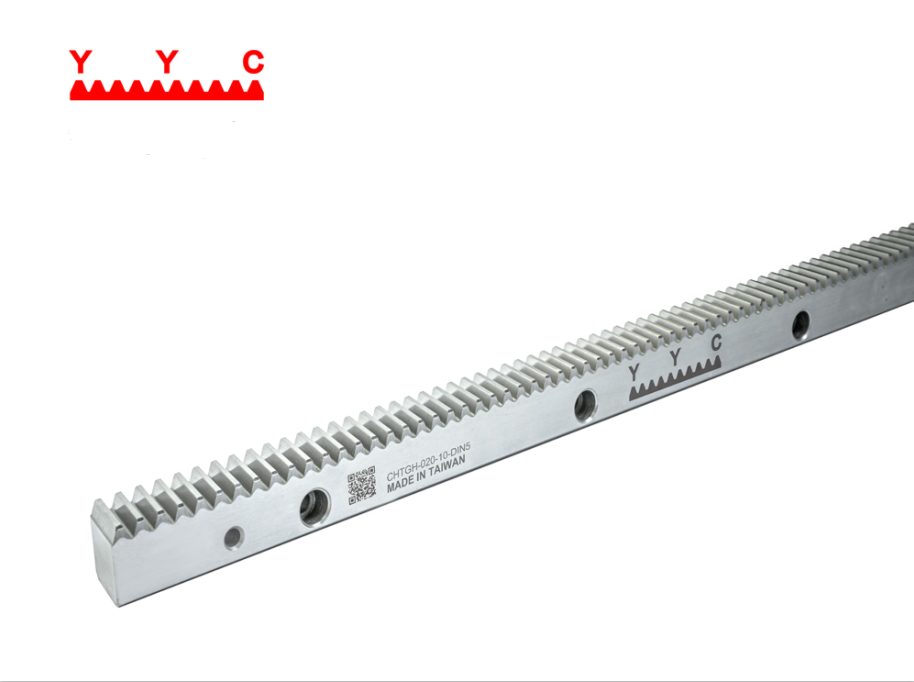

YYC齒輪齒條產品參數
型號：CHTGH-DIN6
材料：S45C
齒型：斜齒/直齒
精度：DIN6級
齒面處理：研磨/精銑
四面研磨：有
壓力角：20度
右旋角 ：19°31′42″
硬度處理：HRC50-55
總齒距誤差/Total Pitch Error:
GTf /1000 ≦0.036 mm
GTf /2000 ≦0.047 mm ( ≦0.024/1000 mm)

型號與規格：

CHTGH01510-Q6 17*17*1000L*M1.5

CHTGH02010-Q6 24*24*1000L*M2

CHTGH02020-Q6 24*24*2000L*M2

CHTGH03010-Q6 29*29*1000L*M3

CHTGH03020-Q6 29*29*2000L*M3

CHTGH04010-Q6 39*39*1000L*M4

CHTGH04020-Q6 39*39*2000L*M4

CHTGH05010-Q6 49*39*1000L*M5

CHTGH05020-Q6 49*39*2000L*M5

CHTGH06010-Q6 59*49*1000L*M6

CHTGH06020-Q6 59*49*2000L*M6

CHTGH08010-Q6 79*79*960L*M8

CHTGH08020-Q6 79*79*1920L*M8

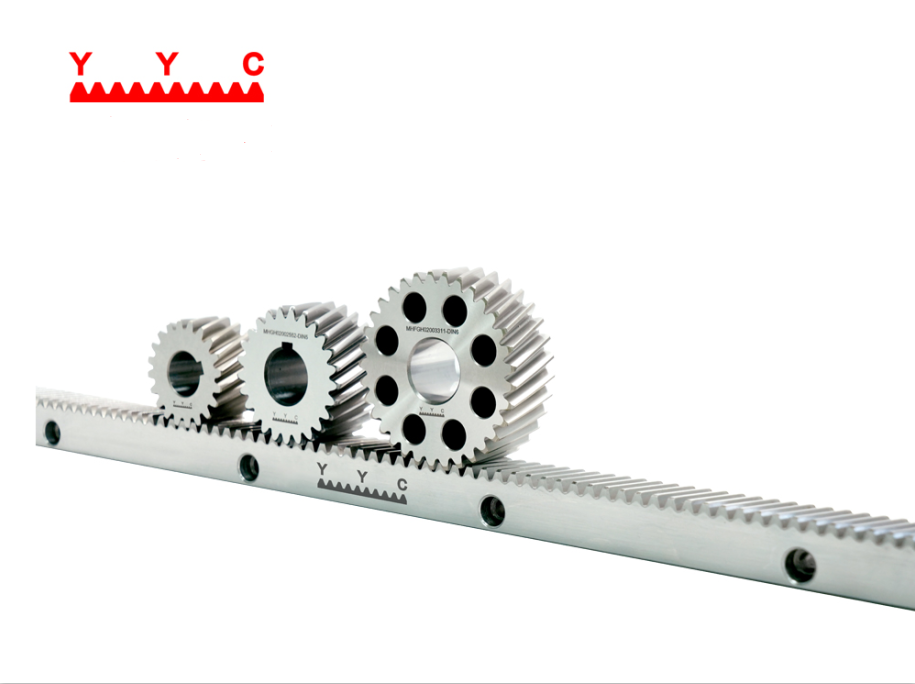

齒輪齒條傳動的主要特點
（1）零背隙/高精度
漸開線設計的齒形保證有效嚙合，始終保證兩個以上的輪齒相互接觸，在輪齒雙方向上保證零背隙，保證±20微米的定位精度，每一個輪齒齒廓相對于第一個輪齒的位置都進行了精確測量，從而確保極高的定位精度和消除齒距累計誤差。
（2）高速運行能力
齒條齒輪傳動系統可以實現高速傳動，速度高達11米/秒，完成通常只能由直線電機才能提供的高定位精度，并且在高速運動下，超低的摩擦設計不產生發熱現象或部件磨損。
（3）無限行程長度
直線齒輪齒條傳動系統采用模塊化設計，臺灣齒條做成1米標準長度，可根據應用需要進行無限連接，也可以根據需要切割成更短的長度，這非常有益于齒條的存儲、有效供應、降低成本和實現互換。齒條的連接使用專用工具，通過齒條的輪齒將前段齒條的位置精度準確傳遞至下一段齒條，非標準件也可依照?qǐng)D紙訂做。

齒輪齒條傳動與帶傳動相比主要有以下優點：
（1）傳遞動力大、效齒輪傳動的特點。齒輪傳動用來傳遞任意兩軸間的運動和動力，其圓周速度可達到300m/s，傳遞功率可達105KW，齒輪直徑可從不到1mm到150m以上，是現代機械中應用最廣的一種機械傳動。
（2）壽命長，工作平穩，可靠性高；
（3）能保證恒定的傳動比，能傳遞任意夾角兩軸間的運動。
齒輪傳動與帶傳動相比主要缺點有：
（1）制造、安裝精度要求較高，因而成本也較高；
（2）不宜作遠距離傳動。
