在桁架機器人中如何調整和預載V型滾輪

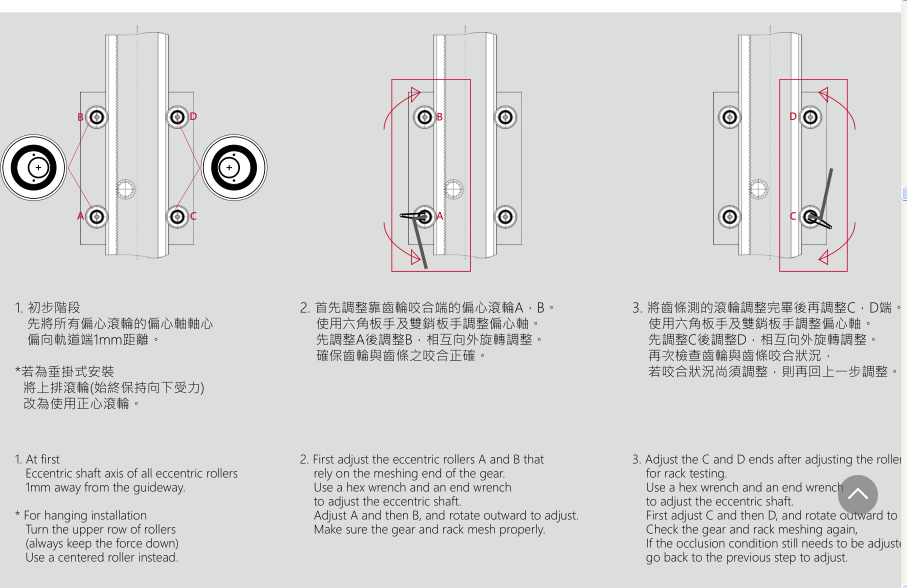

1.      松開位置1處偏心滾輪的緊固螺栓S，將載板推到Y軸鋼梁上

2.      按箭頭所示方向均勻轉動滾輪1和2，直到側隙達到最小值。用偏心調整其背隙到0.05MM.

3.      按箭頭方向均勻旋轉偏心滾輪3和4，適度預緊滾輪

4.      擰緊固定螺栓S

5.      檢查YYC齒輪齒條之間的背隙，YYC齒輪不要過緊。否則，請松開滾輪，重復第2點。

6.      檢測預緊：V型滾輪在無負載狀態下，適度用力，可以用手轉動，如果不能，輕松開滾輪3和4，重復第三點。
