重負載高速直線導軌系統/臺灣ROCHE /臺灣YYC

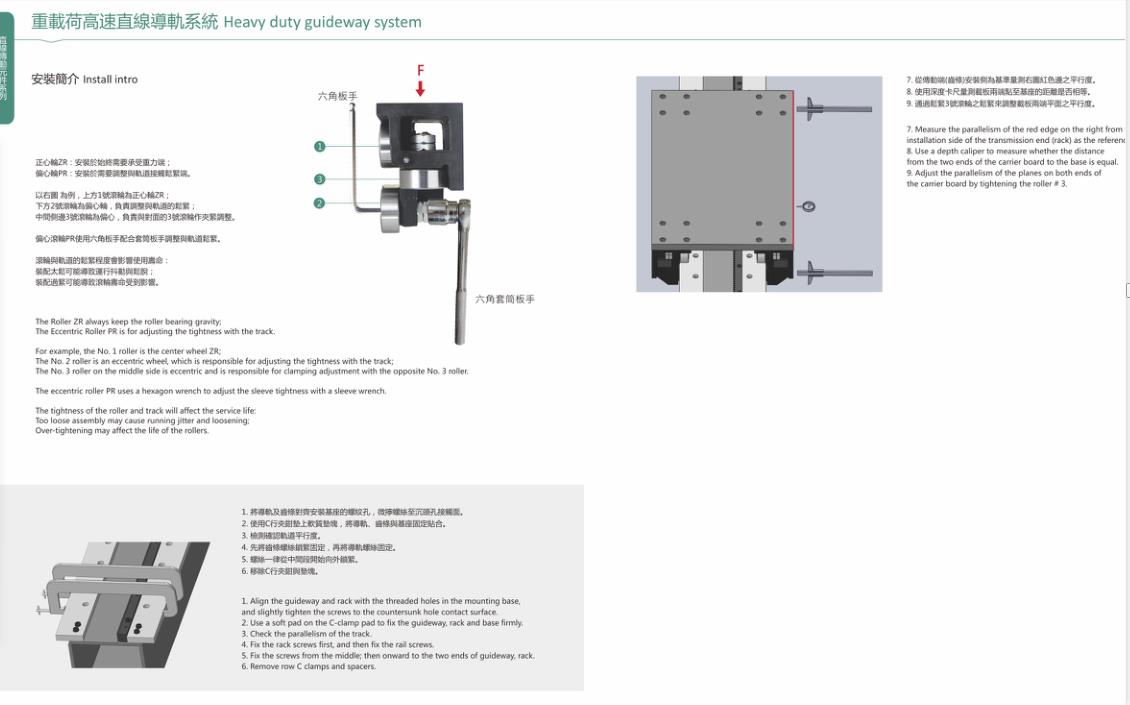

安裝簡介

1滾輪座的裝配

正心輪ZR:安裝于始終需要承受重力端；

偏心輪PR:安裝于需要調整與軌道接觸松緊端

以右圖為例，上方1號滾輪為正心滾輪，下方2號滾輪為偏心輪，負責調整與軌道的松緊；中間測旁3號滾輪為偏心，負責與對面的3號滾輪做加緊調整。

偏心滾輪PR使用六角扳手配合套筒扳手調整與軌道松緊。

注意事項：

滾輪與軌道的松緊度會影響使用壽命；

裝配太松可能導致運行抖動與松脫；

裝配太緊可能導致滾輪壽命收到影響。

2.偏平軌和齒條的裝配

1.將導軌與齒條對齊安裝基座的螺紋孔，微擰螺絲至沉頭孔接觸面。

2.使用C型夾鉗加持，將導軌與齒條基座固定貼合

3.檢測確認軌道的平行度

4.先將齒條螺絲鎖緊固定，再將導軌螺絲固定。

5.螺絲一律從中間段開始向外鎖緊。

6.移除C型夾鉗與墊塊。

7.以齒條安裝面為基準，測量右圖紅色載板的平行度。

8.使用調整3號滾輪調整之松緊調整負載板兩端面之平行度。

適用行業：中負載機器人地軌和天軌，第七軸機器人移動軌道，齒輪齒條傳動軌道，重負載桁架機器人系統：SP5670-5680-2000，PLR52-62-72軌道，YYC齒條CHTGH04010以及CHTMH03010.
